Spanntechnik

Ein Geschäftsbereich der Luckhardt GmbH

Seit 2015 bietet die Luckhardt GmbH alle Leistungen und Produkte rund um die Spanntechnik an: Von der Beratung bis zur kompletten Fertigstellung von Projekten.

Bis zur Übernahme in 2015 entwickelte die Mengemann Spanntechnik eigenständig über 20 Jahre weltweit erfolgreiche Lösungen auf dem Gebiet der Spanntechnik und der mechanischen Fertigung.

Mengemann Spanntechnik

Sprechen Sie uns an – gemeinsam finden wir für Sie die optimale Lösung.

Produkte für die optimale Werkstückspannung

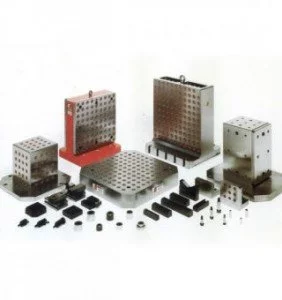

  • Aufspannkörper

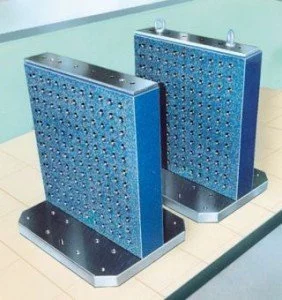

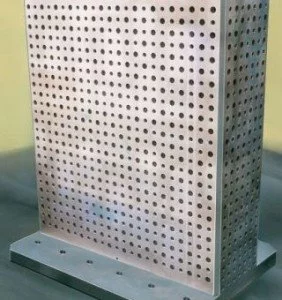

  • Raster-Doppelwinkel aus Alu-Guss (Mat. Al CuTi4)

  • Raster-Doppelwinkel (Farbe nach Kundenwunsch)

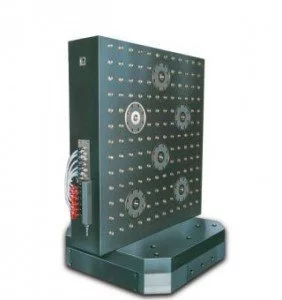

  • Raster-Doppelwinkel, kombiniert mit 0-Punkt-Spannsystemen

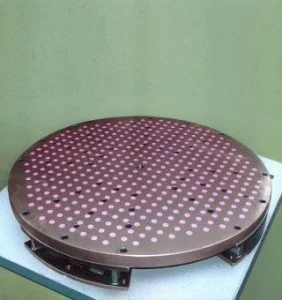

  • Rasterscheibe mit Unterbau

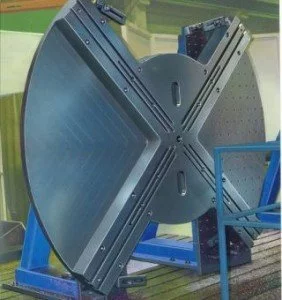

  • Basiskörper für Vorrichtungsaufbau aus Grauguss

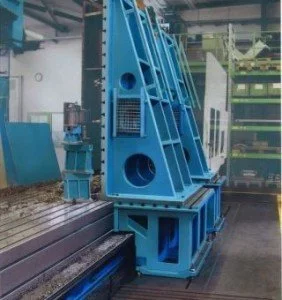

  • Vorsatztische unterstützen die Vorrichtungswinkel, um eine größere Auflagefläche zu erhalten.

ZurückWeiter
1234567
  • Rasterkörper

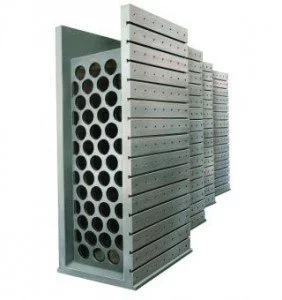

  • Aufspannkörper
  • Körper aus Mineralguss

  • Das wichtigste ist, das Werkstück in der 1. Operation nicht zu verspannen. Dazu werden unsere Kugelelemente eingesetzt.

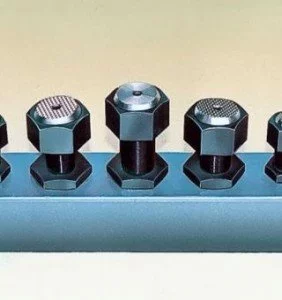

  • Wir liefern ein Sortiment an Standard-Kugelelementen – und auch Sonderlösungen!

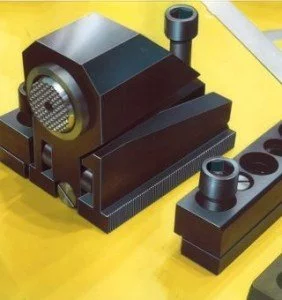

  • Horizontale Spanneinheiten mit Kugeldurchmesser von wahlweise 12, 24 oder 40 mm.

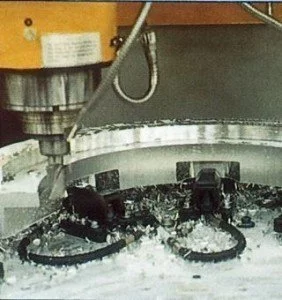

  • 5-Achsbearbeitung (Assytrack) Aufbau mit horizontalen Spanneinheiten, hydraulisch betätigt

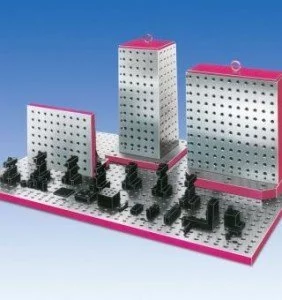

  • Basiskörper und Module – Aufbau im Rastermaß 30, 40, 50 oder 100 mm

  • Basiskörper und Module – Aufbau mit Raster, koaxial oder alternierend

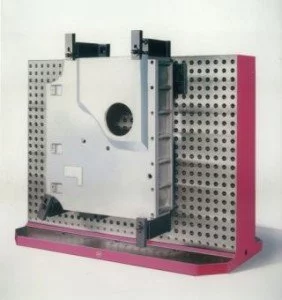

  • Seitenrandverkleidung für Druckmaschine – Aufbau mit vert. Spanneinheiten (Module)

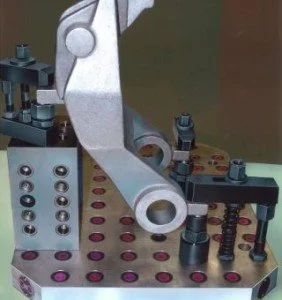

  • Hebel einer Verpackungsmaschine – Das Rohteil ist mit Spannlappen ausgelegt und wird so in einer Operation komplett fertig bearbeitet.

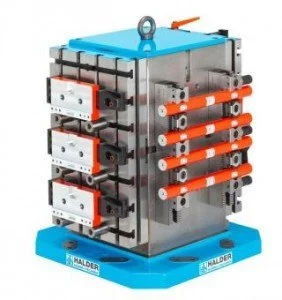

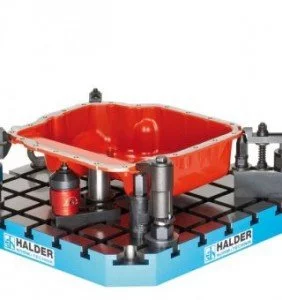

  • Modulares System – Aufbau über T-Nuten mit Modulen

  • Modulares System – Aufbau über T-Nuten mit Modulen oder kompletten V-Platten

ZurückWeiter
12345678910
  • Modulare Vorrichtungssysteme
  • Sonderelemente

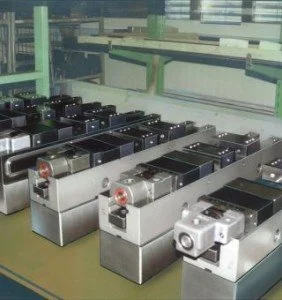

  • Doppelspannsystem (mechanisch) – fertig zum Aufbau auf den Maschinentisch

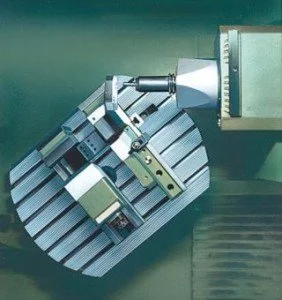

  • Werkstück mit zwei mechanischen Systemen MHS 120 in Winkellage gespannt

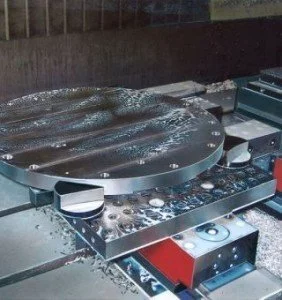

  • Vorrichtungsaufbau: pneumatisches Spannsystem (125 GT) mit Koordinatenplatten, gespannt wird die Vorrichtungsscheibe

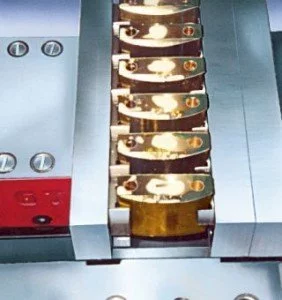

  • 6-fach Spannsystem für Vorrichtungsschlösser, Spannbacke ist beweglich

  • Zwei gegenüberliegende pneumatische Systeme mit Koordinatenplatten bilden den Basisaufbau der Spannvorrichtungen

ZurückWeiter
12345
  • Mechanische, hydraulische und pneumatische Spannsysteme

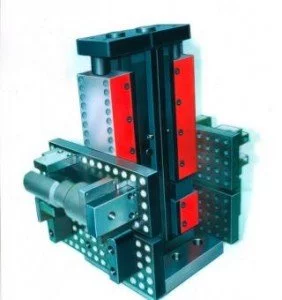

  • Zwei gegenüberliegende pneumatische Systeme mit Koordinatenplatten bilden den Basisaufbau der Spannvorrichtungen

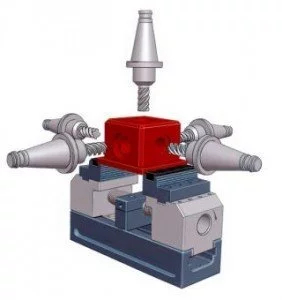

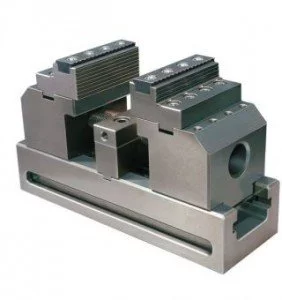

  • Abbildung zeigt das Modell MC 100 – mechanisches System – mit Grip-Backen für für Innen- und Außenspannung

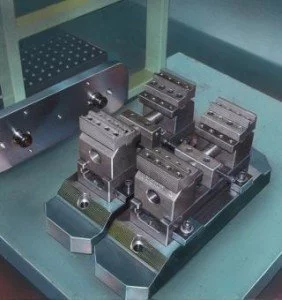

  • Zwei MC 100 mit Unterbau – fertig zum Einsatz auf dem BAZ

ZurückWeiter
123
  • Zentrum-Spannsysteme

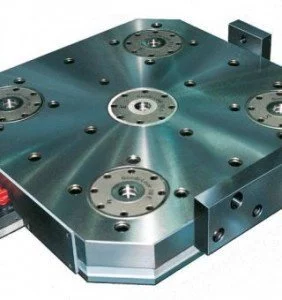

  • Einbau von 0-Punkt-Spannsystem – pneumatisch betätigt – direkt in der Maschinen-Palette des BAZ

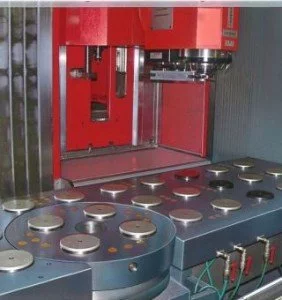

  • Maschinentisch inklusive Rundtisch komplett ausgelegt mit 0-Punkt-Systemen (hydraulisch angesteuert)

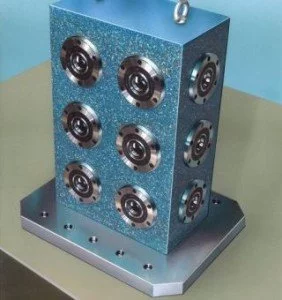

  • Basiskörper aus Mineralguss (blau) integriert mit 18 Stück 0-Punkt-Systemen – jede Seite einzeln hydraulisch ansteuerbar.

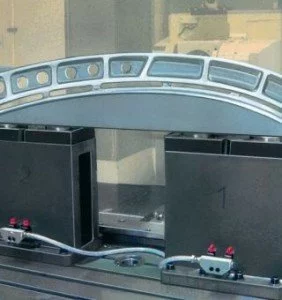

  • 5-Achsenbearbeitung komplett als Rohteil aufgespannt – mit 4 Stck pneumatischen 0-Punkt-Spannsystem

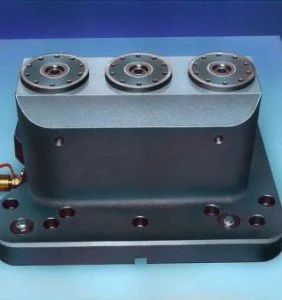

  • Unterbau für 5-Achsbearbeitung im Werkzeugbau für die Automobilindustrie, 0-Punkt-System hydraulisch betätigt

ZurückWeiter
12345
  • 0-Punkt-Spannsysteme

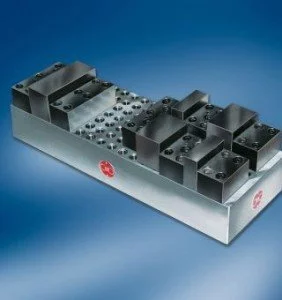

  • Vorrichtungsaufbau – mechanisches Mehrfachspannsystem, Raster 25

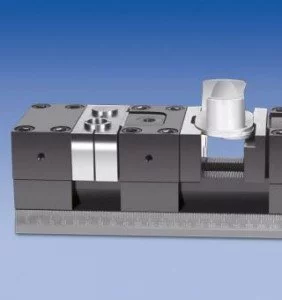

  • Mehrfachspannleiste, Breite ca. 85 mm mit Formbacken für bestimmte Werkstücke – Spannen mechanisch

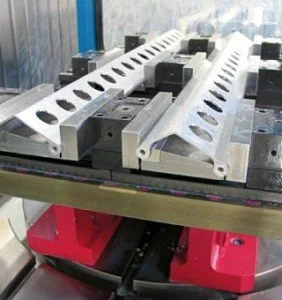

  • Spannen mittels Sonderteilen

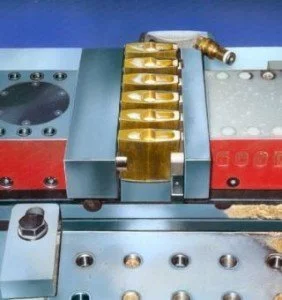

  • 6-fach Spannen von Schlössern mit einem pneumatischen Spannsystem

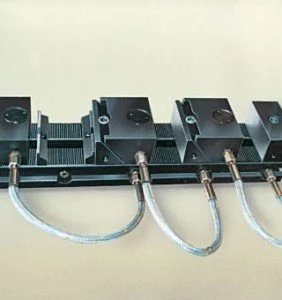

  • Mehrfachspnnsystem 140 mm Breite in hydraulischer Ausführung – Spannleiste ca. 750 mm lang

ZurückWeiter
12345
  • Mehrfach-Spannsysteme

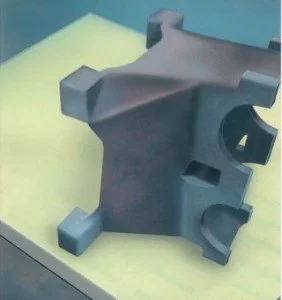

  • Rohteil von Stationärmotor, Material GGG 40, Maße ca. 800 x 800 x 600 mm

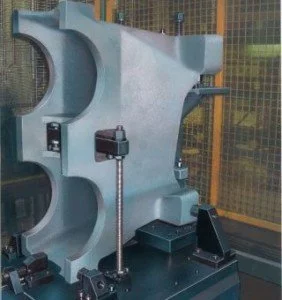

  • Passend zum Rohteil die entsprechende mechanische Sonderspannvorrichtung

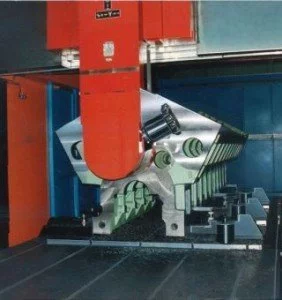

  • Ausarbeitung einer Komplettlösung zum Positionieren und Spannen von Motorblöcken für V- u. L-Motoren

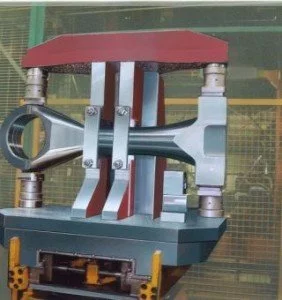

  • Spannvorrichtung für acht verschiedene Pleuel für Staionärmotoren

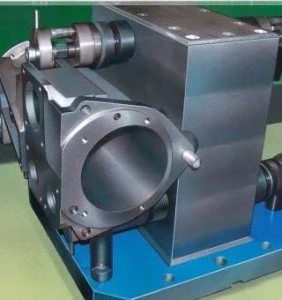

  • Sonderlösung zum Spannen von Pumpengehäusen, 2-fach an einem Doppelwinkel

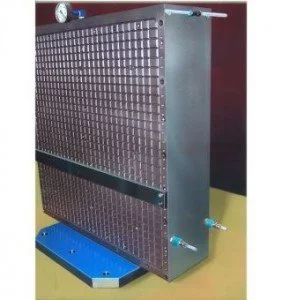

  • Sonderlösung als Vakuum-Doppelwinkel, Funktion wird direkt direkt über die Ma-Palette ausgelöst.

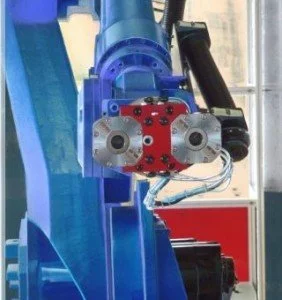

  • Greifer nicht mit Zangen sondern mit zwei integrierten 0-Punkt-Spannsystemen ausgeführt

  • Palette mit Werkzeugträger vor dem Andocken mittels Greifersystem

  • Aufnahme erfolgt, Weitertransport zur nächsten Ablagestation z.B. Rüstplatz oder Bearbeitungsstation

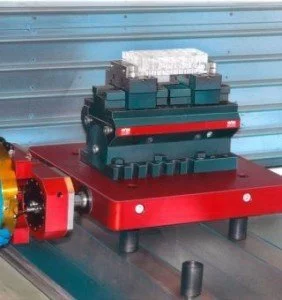

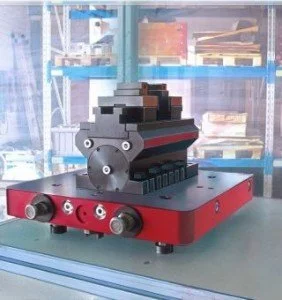

  • Wechselpalette, vorbereitet mit Spannelement und Werkstück fertig zur Aufnahme in den Greifer aus der Ablagestation

ZurückWeiter
12345678910
  • Sondervorrichtungen
  • Automatisation

Werkzeugmaschinen-Zubehör

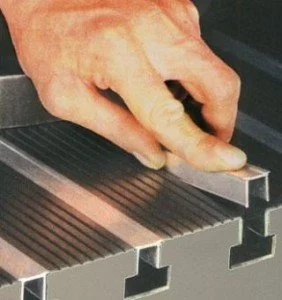

  • Die T-Nuten-Abdeckprofile können leicht in die Nuten eingedrückt werden und schützen die Nuten so effektiv vor Verschmutzung jeglicher Art.

  • T-Nuten-Abdeckprofile

Entdecken Sie unser Sortiment der Spanntechnik

Folgend haben wir für Sie einige Broschüren als PDF zum Download hinterlegt. Klicken Sie einfach auf den jeweiligen Link, um die gewünschte Datei zu öffnen. Sollten Sie weitere Informationen über das Spanntechnik–Sortiment wünschen schicken Sie uns bitte Ihre Fragen und Wünsche per Mail oder rufen Sie uns an.

Mechanische Spannsystem

PDF-Download

Standardelemente

PDF-Download
